眾所周知，在高溫耐火砌體中耐火泥漿與耐火磚承受相同的荷重和高溫，特別是高爐、熱風(fēng)爐、焦?fàn)t以及玻璃熔窯等大型耐火砌體。耐火泥漿荷重軟化溫度是評(píng)價(jià)耐火泥漿高溫使用性能的有效指標(biāo)之一，可反映耐火泥漿的實(shí)際使用特性，也可以直接判斷在荷重下耐火泥漿高溫體積收縮的溫度范圍。工程上，除特殊部位外，一般視高溫體積收縮較大的泥漿為劣質(zhì)品，通過測(cè)量荷重軟化溫度，可以直觀地了解耐火泥漿抵抗高溫和荷重雙重作用下的變形，發(fā)現(xiàn)質(zhì)量低劣的耐火泥漿。因此，有必要考量耐火泥漿荷重軟化溫度。

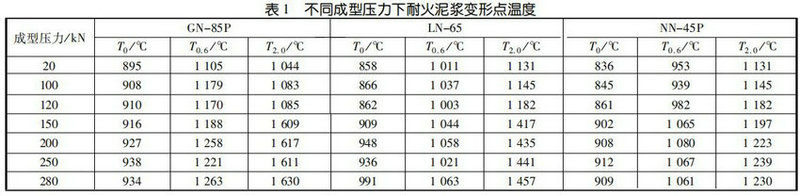

一般來說，耐火泥漿的荷重軟化開始點(diǎn)比相匹配的耐火磚低，這是因?yàn)槟酀{在高溫下產(chǎn)生較大的體積收縮，特別是黏土質(zhì)泥漿。目前改進(jìn)高溫體積收縮較大泥漿的質(zhì)量的措施之一是往泥漿中摻入高溫下具有體積膨脹的材料，對(duì)這種泥漿直接進(jìn)行荷重變形溫度測(cè)定時(shí)，隨著溫度的升高，耐火泥漿往往具有兩種形式的膨脹：一是耐火泥漿本身主體材料在較低的溫度發(fā)生受熱膨脹，溫度升高到一定程度后出現(xiàn)液相開始收縮；二是膨脹劑因晶型轉(zhuǎn)變或與基料在較高的溫度反應(yīng)產(chǎn)生體積膨脹。若泥漿自身膨脹完后開始收縮，隨著溫度升高，膨脹劑產(chǎn)生的膨脹尚不足以抵消泥漿自身的收縮；或者泥漿自身膨脹溫度區(qū)域與膨脹劑膨脹溫度區(qū)域有重合，當(dāng)泥漿自身膨脹結(jié)束后，膨脹劑的膨脹大于泥漿的收縮，那么曲線就只會(huì)出現(xiàn)第一峰，否則會(huì)出現(xiàn)兩個(gè)峰。只出現(xiàn)一個(gè)峰值時(shí)，荷重軟化溫度好判斷。出現(xiàn)兩個(gè)峰時(shí)，目前的判斷方法是根據(jù)最高膨脹點(diǎn)溫度作為T_O，并以此為依據(jù)記錄對(duì)應(yīng)的 T_0.6、T_2.0，一般情況下出現(xiàn)T_2.0后結(jié)束試驗(yàn)。但在實(shí)際測(cè)試中，有些耐火泥漿曲線第二峰表觀膨脹起始點(diǎn)剛好在T_2.0附近，這樣平行試驗(yàn)時(shí)可能會(huì)出現(xiàn)兩次測(cè)量相差較大的情況因此進(jìn)行平行試驗(yàn).試驗(yàn)結(jié)果如下表。

耐火泥漿是耐火磚砌筑過程中的重要粘合材料論重要性要比耐火磚的砌筑質(zhì)量高很多，試驗(yàn)的結(jié)果只采用理論數(shù)據(jù)而且如果是采用耐火泥漿粘接與之匹配的耐火磚塊做試驗(yàn)，就會(huì)出現(xiàn)下列三點(diǎn)缺陷:（1）試件的變形含有磚塊的變形，直接影響泥漿真實(shí)結(jié)果的測(cè)定。耐火磚非均質(zhì)體，各處荷重軟化溫度不盡一致，難以排除耐火磚帶來的影響。（2）粘接磚塊的泥漿的加水量難以掌控，加水量大，泥漿容易從磚縫中流淌；加水量小，泥漿發(fā)干，不能粘接磚塊。（3）粘接試樣的泥漿往往厚薄不均，降低試件的精確度。因此，我國采用的是加壓成型法。
