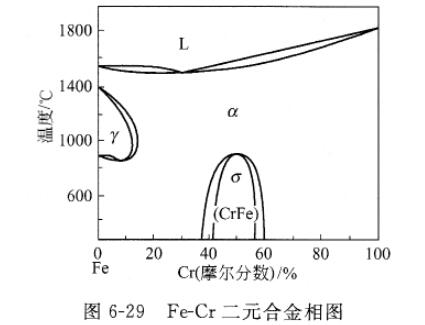

鉻是耐熱鋼的主要合金元素，對(duì)鋼的耐熱性起重要的作用。Fe-Cr二元合金相圖如圖6-29所示。

     由圖6-29可知：鉻是穩(wěn)定鐵素體(a-Fe)和縮小奧氏體(y-Fe)的元素。 當(dāng)鉻含量小于12%時(shí)，溫度變化時(shí)Fe-Cr合金發(fā)生a 轉(zhuǎn)變。當(dāng)Cr含量大于13%時(shí)，F(xiàn)e-Cr合金不發(fā)生相變，溫度變化時(shí)鐵鉻合金均保持《相組織，其晶

粒大小不能通過熱處理的方法加以改變。

     由圖6-29可知，鐵素體耐熱鋼在 500〜800°C長(zhǎng)時(shí)間保溫，就可能析出相，致使鋼產(chǎn)生脆性。這種脆性被稱為<7 相脆化。

     鉻含量大于15%的鐵素體鋼，鐵素體含量大于15%的奧氏體鋼，在400〜500°C長(zhǎng)時(shí)間保溫因析出a'相而強(qiáng)烈脆圖6-29 Fe-Cr二元合金相圖化，這被稱為475°C脆性。
