鋼包鋁鎂澆注料使用高莫屬水玻璃做結(jié)合劑、與特級(jí)或一級(jí)高鋁礬土熟料骨料和粉料、鎂砂粉及氟硅酸鈉促凝劑配制而成的自首次在小型鋼包上試用成功后，迅速在數(shù)十家中、小型鋼鐵廠(chǎng)的鋼包上推廣，平均保齡為60~110次，比粘土磚和高鋁磚砌筑的鋼包包齡高3~5倍，噸鋼耐火材料消耗下降60%以上，筑爐成本約降低了70%。同時(shí)，該料還可用于鐵水包等熱工設(shè)備。

   鋼包鋁鎂澆注料的特點(diǎn)是具有良好的抗渣性能。這是由于添加適量的鎂砂粉而在高溫下形成鎂鋁尖晶石的緣故。但是，因結(jié)合劑和促凝劑帶進(jìn)了Na2O等有害物質(zhì)，原材料中也帶進(jìn)了雜質(zhì)，故該料較少在連鑄鋼包上使用，也有被低水泥或無(wú)水泥耐火澆注料所代替的趨勢(shì)。

   鋼包鋁鎂澆注料的耐火骨料，一般用特級(jí)，一級(jí)或二級(jí)礬土熟料，其最大料徑為15~17mm，顆粒級(jí)配：＞10㎜，27%10~5㎜，39%：5~3㎜19%：3~0.09㎜，15%：耐火粉料用特級(jí)或一級(jí)礬土熟料制取，細(xì)度為小于0.09㎜的站95%以上：水玻璃模數(shù)為2.8~3.3，密度為1.4~1.45g/cm3，另加2%~5%的潔凈水，實(shí)際配料試水玻璃密度約為1.33g/cm3：采用氟硅酸鈉作促凝劑，其用量占料總質(zhì)量的0.08%~0.3%，沒(méi)啥分鐘MgO＞90%，其細(xì)度為小于0.09㎜的應(yīng)大于95%。鋼包鋁鎂澆注料的通用配比見(jiàn)表

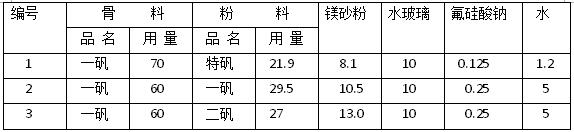

鋁鎂澆注料常用配合比（%）
